[공정안전자료] 장치 및 설비 명세 (2) - 용접, 비파괴, 후열 등

▣ 장치 및 설비 명세 [별지 제15호 서식]





▣ 장치 및 설비 명세 [별지 제7호 서식]



▣ 용접효율

   - KS B 6750-3

   - 비파괴검사율과 상관수치 기입





▣ 후열처리여부

   - KS B 6750-3

   - 실시여부 기입





▣ 비파괴검사율

   - KS B 6750-3

   - 실시여부 및 검사율(%) 기입





▣ 기타

   - 부속품은 증류탑의 충진물, 데미스터, 내부의 지지물 등 기입

   - 열교환기는 동체측과 튜브측을 구분하여 기입

   - Jacket/Coil형 Vessel도 동체측과 Jacket/Coil측을 구분하여 기입





▣  비고

   - 안전인증, 안전검사 적용 기입 (법령명)





▣ 용접이음의 효율

   - KS B 6570-3





▣ 용접 후 열처리대상

   - KS B 6750-3

  ▷ 탄소강 및 저합금강으로 제작된 압력용기로서,

      - 독성물질을 취급하는 경우

      - 설계압력 345kPa을 초과하는 비직화식 증기 보일러

      - P-1,3,4,5,9A,10A,10B,10C,10F 공칭두께 표 제한값 초과

      - 최저설계금속온도(MDMT)가  -48℃미만이고 부합비율이 0.35이상인 저온용기



  ▷ 고합금강은 필수적보다는 선택적 실시

     - P-6,7,8,10H,10I,10K 공칭두께 제한값 초과 등 필요시

  ▷ 전자빔용접 : 3mm보다 두꺼운 페라이트계 재료

  ▷ 이음부두께 38mm 보다 큰 페라이트계 : 일렉트로 슬래그 용접

  ▷ 단일패스 크기가 38mm 보다 큰 페라이트계 : 일렉트로 가스용접

  ▷ 관성연속구동 마찰용접버에 의한 용접부위

      - P-3, 4, 5 및 10의 강재

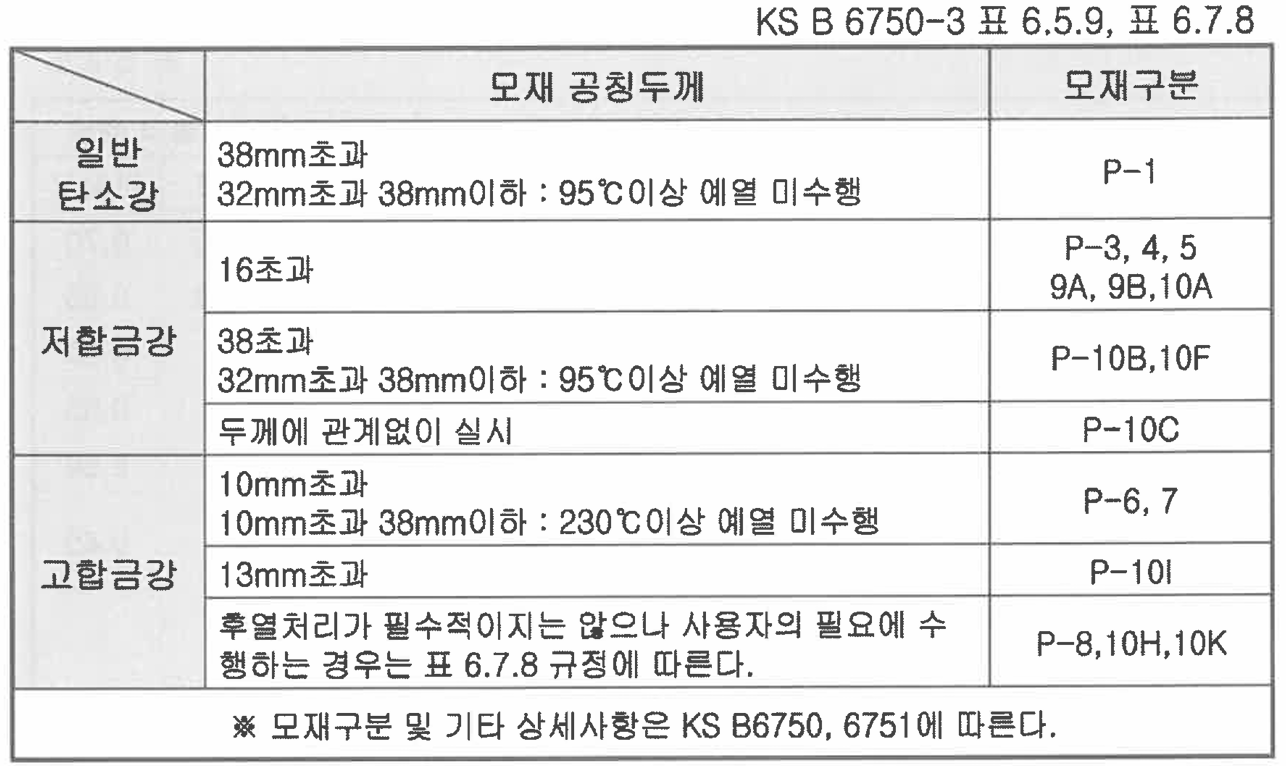

▣ 재질별 후열처리 (예시)

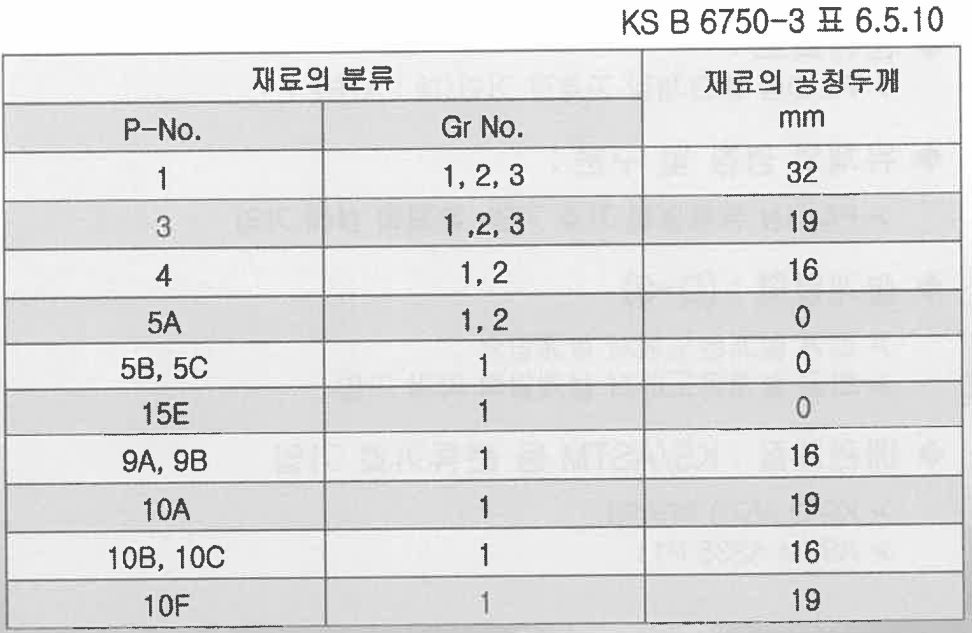

▣ 비파괴검사 대상 (KS B 6750-3)

  ▷ 100% 방사선투과시험 대상

     - 독성물질취급 압력용기 동체 및 경판 모든 맞대기 용접부

     - 용접이음부에서 공칭두께 38mm를 초과하는 압력용기

     - 탄소강 및 저합금강은 용접 이음부의 관 또는 용기 벽두께 중 얇은 쪽이 두께 제한값을 초과흐는 각 맞대기 용접 이음부

     - 설계압력  350kPa 초과 비직화식 증기 보일러 동체 및 경판 모든 맞대기용접부

     - 용접효율을 (E=1)로 주는 압력용기

     - 단일패스 38mm보다 큰 일렉트로 가스 용접 및 일렉트로 슬래그 용접

     - 페라이트계 스테인레스강

     - 기압시험 압력용기 등



▷ 부분 방사선 투과 시험

     - 전체 길이의 15m 마다 150mm 이상 1매





▣ 비파괴검사가 필요한 두께
