Rotating Equipment (회전기계)

◈ Rotating Equipment(회전기계)의 구분

1) 구동기(Driving Equipment)와 피구동기(Driven Equipment)



2) 유체기계

기계적 에너지를 유체에 전달하여 유체의 압력을 높이거나 (또는 진공으로 낮추거나) 이송시키는 기계장치와 반대로 유체가 갖고 있는 에너지를 동력으로 바꾸는 장치(원동기)



비압축성 유체(액체)기계	Pump
압축성 유체(기체) 기계	Fan, Blower, Compressor, Steam Turbine 등



3)  고체취급용 산업기계

Mixer, Crusher 등



4)  내연 기관과 외연 기관

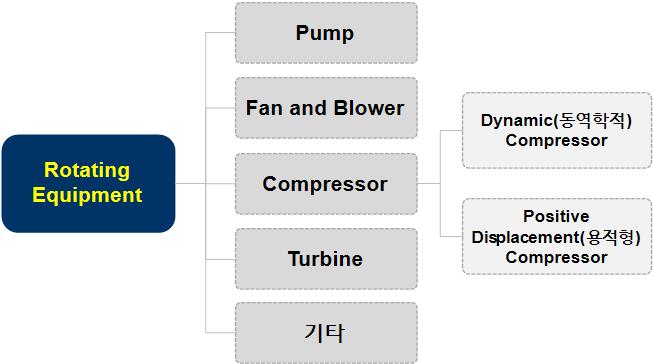

◈ Rotating Equipment(회전기계)의 종류





▣ Pump : 액체(비압축성 유체) 이송



작동원리에 따라	원심형 펌프(Centrifugal Pump) 용적형 펌프(Positive Displacement Pump) 특수형 펌프(Special Pump)
운동방식에 따라	회전형 펌프(Rotary Pump) 왕복형 펌프(Reciprocating Pump)

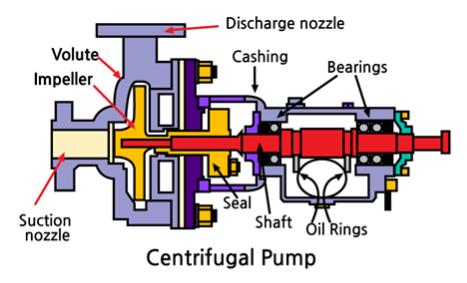

Centrifugal Pump-Illustration







a. Volute centrifugal pump cross section

Centrifugal Pump-Illustration







Centrifugal Pump-Illustration







▣  Fan and Blower : 기체, 주로 공기의 이송(송풍), 약간의 승압

압력비

Fan	1.11 미만	환기용도
Blower	1.11 ~ 1.20	송풍용도
Compressor	1.20 이상	압축용도



분류

Centrifugal Fan

Axial Fan

Propeller

Roots Blower(Positive Displacement Type)













A Roots blower with two-lobed rotors. Most real Roots blowers' rotors have three or four lobes.

















▣  Compressor : 기체(압축성 유체) 압축



Dynamic (동역학적) Compressor	기체를 연속적으로 가속시켜 속도에너지(운동에너지)를 증가시키고 동시에 속도 에너지를 압력 에너지로 변환하는 회전식 압축기 - Centrifugal Compressor / Axial Flow Compressor / Mixed Flow Compressor
Positive Displacement (용적형) Compressor	일정 공간에 순차적 또는 연속적으로 채워 지는 기체를 갇혀진 상태에서 압축하여 압력을 높이는 회전 기계 - Reciprocating / Diaphragm / Screw / Sliding Vane / Rotary Piston Type 등









Main Types of Gas Compressor









Centrifugal Gas Compressor

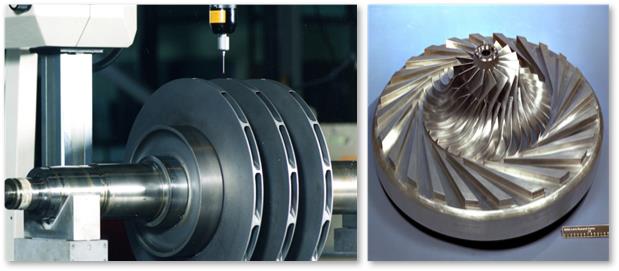

Close Type / Open Type Impellers for Centrifugal Compressor









A motor-driven six-cylinder reciprocating compressor that can operate with two, four or six cylinders

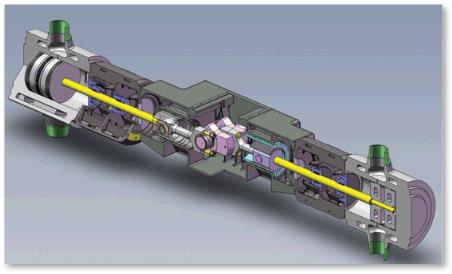

Reciprocating Piston Compressor







▣  Turbine

유체가 갖고 있는 에너지를 기계적 에너지로 바꿔 동력을 발생시키는 회전기계(구동기)



Water Turbine	수차
Steam Turbine	증기
Gas Turbine	연소 가스
Expander	고압가스 팽창에 의해 동력 발생 (주 목적 : 팽창에 의해 가스온도를 낮추는 것)
Wind Turbine	풍력을 기계적 회전 에너지로 바꾸는 장치







Steam Turbine

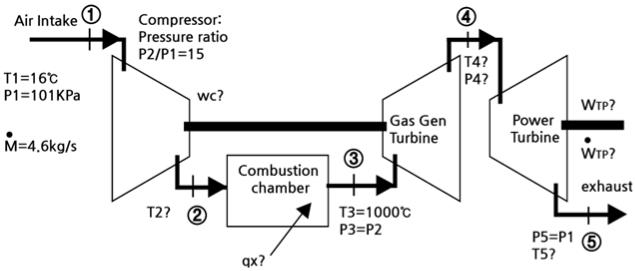

Gas Turbine







Gas Turbine







Gas Turbine





Wind turbine







▣  기타

Agitator

Centrifuge(원심 분리기)
