▣ 배관설계 계산에 적용하는 상용되는 표준

1) Piping

  • Power Piping ANSI/ASME B31.1
  • Process Piping ANSI/ASME B31.3
  • Flanges ANSI, B16.5



2)  Pressure Vessels

  • Unfired ASME, Sect. I & VIII, Div.1
  • Unfired Steam Boilers ASME, Sect. I
  • Fired Steam Boilers ASME, Sect. I



3) Safety Relief Systems

  • Safety Valves API RP520 and API RP521
  • Header ASME, Sect. I and VIII



4) Pumps

  • Centrifugal API 610
  • Reciprocating API 674



5) Compressors

  • Centrifugal API 617
  • Reciprocating API 618
  • Air Compressor (Centrifugal) API 672



6) Steam Turbines API Std 611 & 612





7) Exchangers ASME Section VIII & TEMA





8) Flammable and Combustible Liquid Storge NFPA Volume 1





9) Foam Extinguishing Systems NFPA Volume 7





10) Storage Tanks

  • Atmospheric Pressure API Std 620, 650, 2000





▣ ASME B31.1 - 2001 - 발전 배관

  • 산업 플랜트 및 해양 응용을 위한 배관
  • 설계, 제조, 재료, 발전기, 테스트 및 전력생산, 기간산업, 공장 등의 중앙 및 지역난방 시설에 대한 전력 및 보조 서비스 배관 시스템의 검사를 위한 최소 요구 사항 처방
  • 발생증기 15 PSIG 이상의 압력에서 생성되는 전력 보일러, 그리고 고온, 고압의 온수 보일러에 대한 외부 배관을 포함하며, 수압 160 PSIG 또는 250 PSIG를 초과하는 압력배관에 적용



▣ ASME B31.2 - 1986 - 연료 및 가스배관

  • 국가표준에서 제외되어 ANSI / NFPA Z223.1로 교체되었지만 B31.2코드는 여전히 ASME에서 유효하게 사용할 수 있음
  • 가스배관 시스템의 설계를 위한 참고 기준으로 여겨짐



▣ ASME B31.2 - 2002 - 공정 배관

  • 화학 및 석유정제 플랜트 공정에 적용
  • 화학물질을 포함하여 탄화수소, 물, 증기를 가공 정제하는 공정배관 코드
  • 화학, 제약, 섬유, 종이, 반도체, 극저온 플랜트 및 고나련 공장과 터미널에 사용하며 일반적인 석유정제 시설에 적용하는 배관에 대한 규칙 포함
  • 특히 이 코드는 재료 및 부품, 설계, 제조, 조립, 시험, 검사 및 배관의 테스트 등의 전반적인 요구사항에 함



▣ ASME B31.4 - 2002 - 액체수소 및 액체 탄화수소에 대한 배관 수송 시스템

  • 설계, 자재, 제작, 설치, 조립, 검사, 그리고 원유, 응축수, 가솔린, LNG, LPG(액화 석유 가스), 이산화탄소, 알코올, 무수 암모니아 등과 같은 운반용 액체 배관의 요구사항에 적용
  • 천연가스 자장(임대)시설, 탱크터미널, 천연가스 정제공장, 암모니아 생산공장, 천연가스 터미널(해양, 철도 및 트럭) 등에 적용



▣ ASME B31.5 - 2001 - 냉동배관 및 열전달 부품

  • 열전달 구성 요소, 냉매의 검사, 그리고 저온(-196℃)에 대한 보조(냉각수)배관의 요구사항에 적용
  • 해당 코드가 적용되지 않은 경우

- 해저연구소 또는 국가에서 인정하는 실험 요구에 포함되어 있는 단위 시스템

- 물 배관

- 배관에 관계없이 15 PSI(105kPa)를 초과하지 않는 외부 또는 내부 압력을 받는 용기 또는 압력 용기, 압축기, 펌프, 냉매 및 보조 냉각수 배관 등





▣ ASME B31.8 - 2003 - 가스전송 및 분기배관 시스템

  • 가스의 수송에 사용되는 파이프라인 시설의 시험에 관한 사항을 다루고 있음
  • 이 코드는 시스템의 운영 및 시설의 유지보수와 안전에 관한 사항을 적용



▣ ASME B31.8S - 가스 파이프라인의 무결성 관리시스템

  • 가스함유 물질 및 가스운반에 사용되는 해안 파이프라인 시스템에 적용
  • 파이프라인 시스템은 파이프를 포함한 가스가 운반되는 내용을 통칭
  • 무결성 관리에 구현되는 원칙과 프로세스는 모든 파이프라인 시스템에 적용
  • 이 표준은 특히 검증된 관행 및 공정을 활용하여 통합 관리 프로그램을 구현하는데 필요한 정보를 교환
  • 이 표준의 무결성 접근 방법은 전체 파이프라인 시스템에 적용



▣ ASME B31.9 - 1996 - 배관 빌딩 서비스

  • 배관의 크기, 압력, 그리고 B31.1에 기준한 온도의 범위를 필요로 하지 않는 산업, 또는 상업 및 공공 건물의 배관에 대한 규정
  • 이 코드는 설계, 재료, 제작, 조립,  설치, 검사, 시험을 위한 배관시스템의 테스트 요구 사항을 규정



▣ ASME B31.11 - 2002 - 슬러리 수송 배관 시스템

  • 슬러리 수송 배관 시스템의 설계, 건축, 검사 및 슬러리 배관 시스템의 보안 요구 사항을 규정



[ 설계 코드별 계산방식의 차이점 ]

▣ ASME B31.X 계산 차이

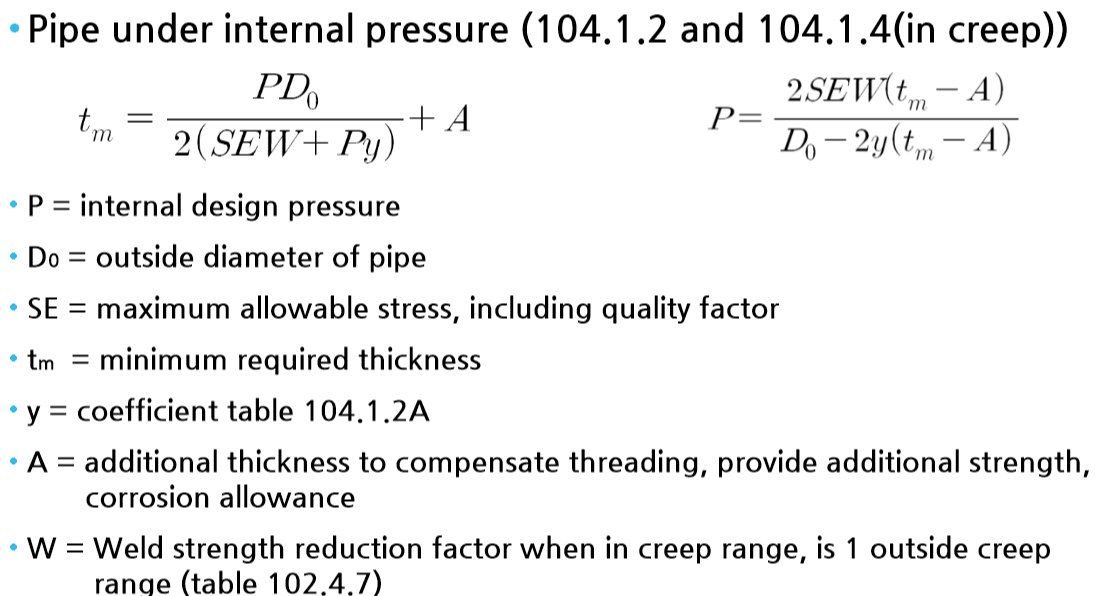

▣ 발전배관용 B31.1

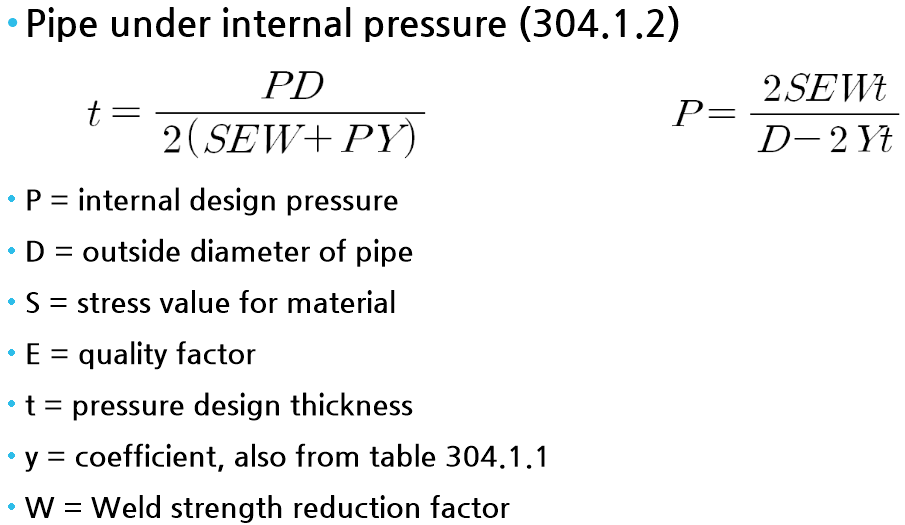

▣ 공정배관용 B31.3

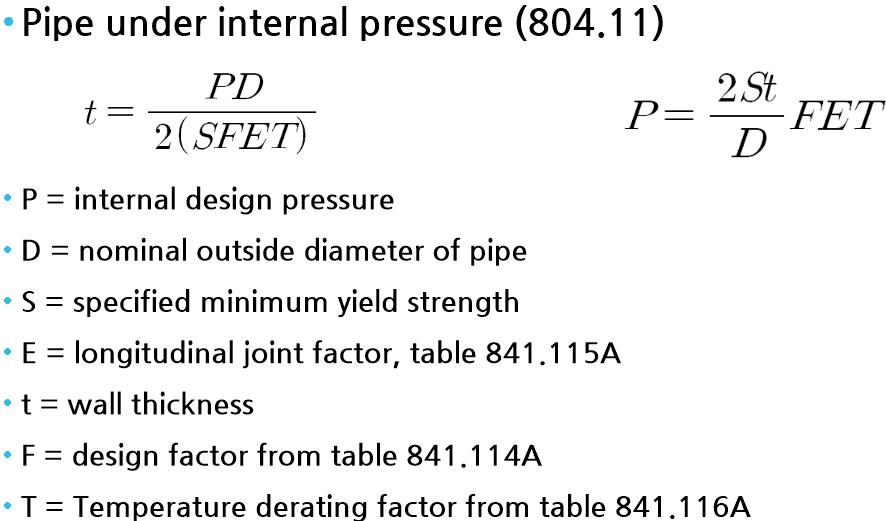

▣ 가스이송배관용 B31.8
