작업용 발판 구조검토서

작업용 발판 구조검토서 (맨바스켓 구조검토서)

*구조검토서는 전문가의 검토 및 승인이 있어야 안전성을 인정받을 수 있으니 아래 사항은 참고용입니다.

1. 검토개요

*작업용 발판의 구조적 안전성을 검토함

: 작업용 발판은 각파이프와 철판으로 구성되며, 와이어로프 4ea를 통해 크레인과 연결됨

:작업인원 4인 + 작업공구를 고려하여, 총 작업하중 500 kg 작용조건에 대하여 검토

*대상 구조물 개요

2. 구조해석

* 사용프로그램 : ***** *****

* 하중

: 자중 - 프로그램 내 자동재하

: 작업하중 - 작업인원 4인 + 작업공구 -> 총 작업하중 5.0kN (500kg) 고려하여

발판 면적이 6.745㎡ (3.0m X 3.0m - 2.05m X 1.1m) 이므로,

5.0kN / 6.745㎡ ≒ 0.75 kN/㎡ 의 등분포하중으로 재하

: 작업자가 난간에 기대는 것을 가정하여, 수직·수평방향으로 각각 1.0 kN/m 재하

* 설계법 : 허용응력설계법

* 하중조합 : 1.0D + 1.0L

* 모델링 및 하중재하

: ㄷ형강과 각파이프는 beam 요소, 바닥판은 plate 요소로 모델링

: 경계조건은 와이어로프가 모여서 크레인과 연결되는 지점을 FIX 조건 (111111)으로 묘사

: 와이어로프와 작업용 발판의 연결부분은 모멘트가 전달되지 않도록 end release

* 사용강재 : SS400 (또는 이에 상응하는 강종)

* 허용응력 : 140 MPa (충분한 안전율 확보를 위해 할증 미고려)

3. 구조해석결과

* 휨응력 (최대값 조합)

: 최대응력은 76.7 MPa이며, 그 마저도 경계조건에 따른 특이값이므로, 실질적으로 구조물은 충분한 안전율을 갖추고 있음을 확인할 수 있다.

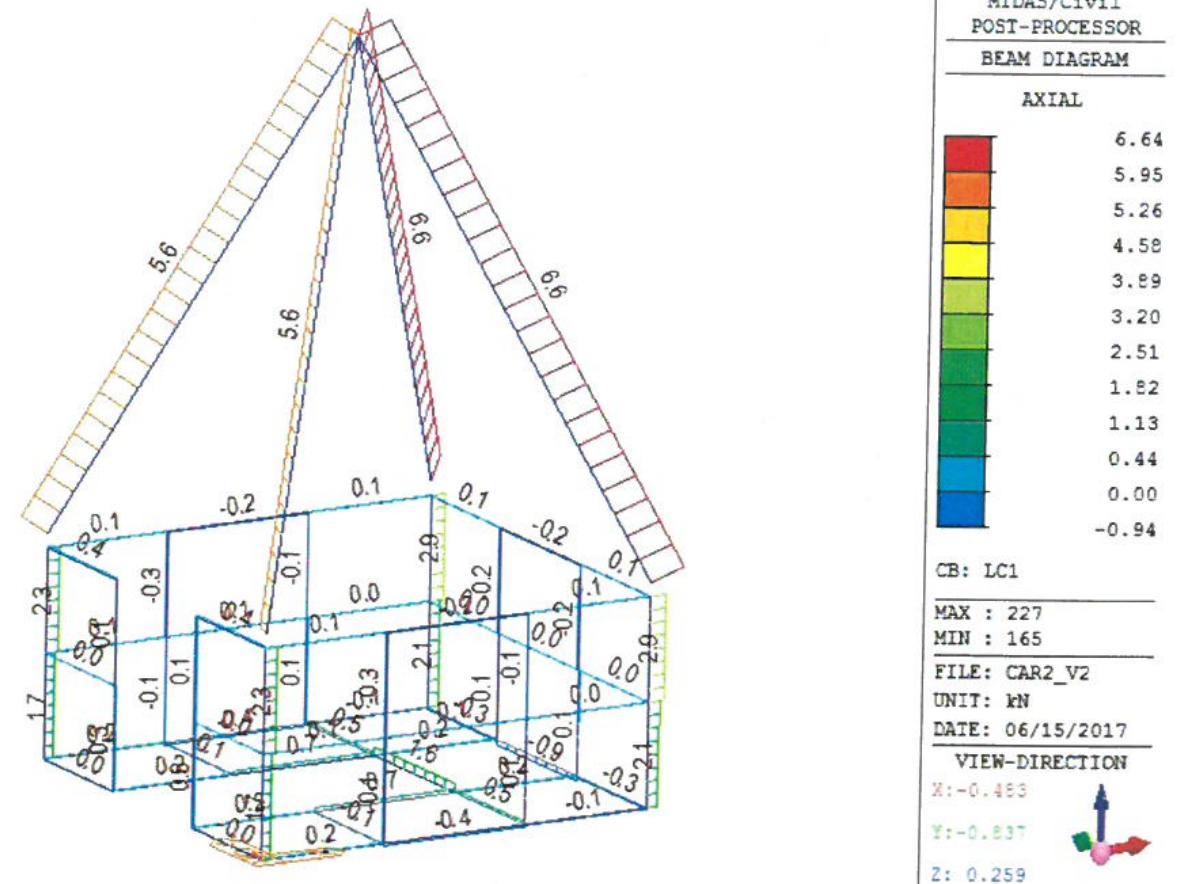

* 축력

: 와이어로프의 장력은 6.6 kN (0.67 tonf)으로써, 허용치에 비해 미미하며, 특정 와이어로프에 하중이 집중되더라도 충분히 안전을 확보할 수 있다.

*휨모멘트

: 0.5 kN·m 정도의 미미한 모멘트가 발생되고 있음이 확인된다.

* 전단력

: 1.5 kN 정도의 미미한 전단력이 발생되고 있음이 확인된다.

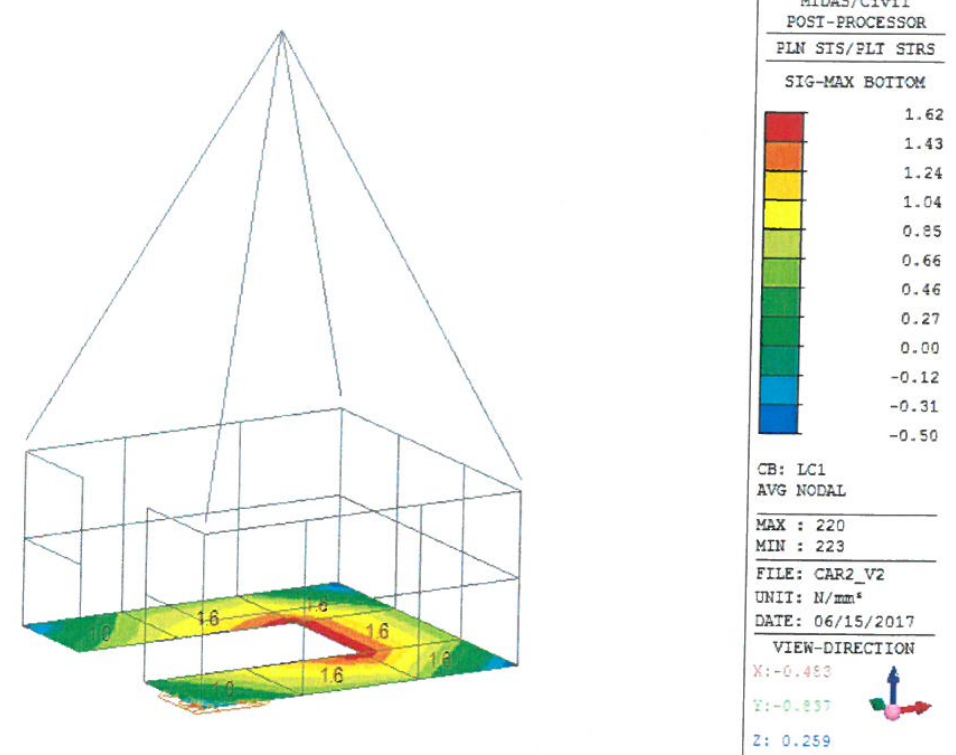

* 바닥판의 휨응력

: 최대응력은 1.6 MPa로써, 특정 지점에 하중이 집중되더라도 충분히 안전을 확보할 것으로 예상된다.

* 바닥판의 전단응력

: 최대응력은 0.87 MPa로써, 충분한 여유치를 확보하고 있다.

4. 첨부

* 자분탐상검사보고서
